一、產品概述
WFB系列無密封自控自吸泵，是***的首創產品，該產品具有耐溫耐壓、“一次引流”、“終生自吸”等多種功能。目前生產321、304、 316、316L、A3、PP（增強聚丙烯）等多種材質的系列整機，五種不同造型共一千余種規格。在電子、電力、化工、冶金、醫藥、食品、電鍍、環保、消防、市政、凈水、國防軍工、紡織印染、采掘選礦、民用建筑等行業中廣泛適用，深受用戶的好評。
二、獨特優點
1、采用“泵用連環式多面離心密封裝置”，革除了傳統水泵的填料密封、盤根密封、機械密封、徹底***了“跑、冒、滴、漏”，是替代各種長軸液下泵、潛水泵等***理想的設備。
2、運行過程中密封裝置不摩擦，無麿損，使用壽命較同類產品長10倍以上。
3、移植真空泵原理，自吸性能穩定可靠，特別是采用“電動空氣控制閥”，真正實現了“一次引流，終生自吸”。
4、振動小，噪音低，移動靈活，拆卸簡便、易于安裝，不需地腳固定。
5、具有優越的自控功能，可與高科技領域和高度自動化系統配套使用。

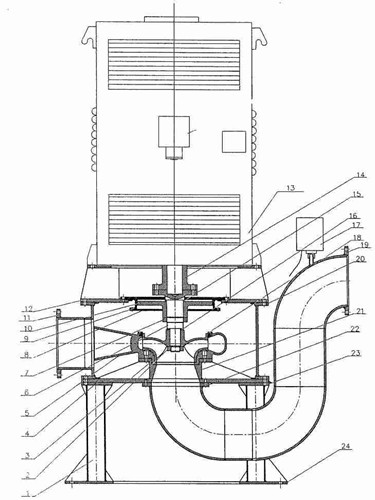

三、結構示意圖
1.立柱，2.鎖緊并帽，3.工作葉輪，4.泵殼連接座，5.蝸殼，6.泵軸，7.鎖緊并帽，8.密封輪蓋板，9.密封座，10.密封葉輪，11.泵殼出口法蘭，12.支架，13.電機，14.聯軸器，15.墊片A，16.墊片B，17.電動空氣閥，18.耐磨環，19.泵殼進口法蘭，20.泵體，21.錐體，22.泵殼吸口法蘭，23.泵殼連接板，24.底板。
四、型號意義
50WFB-AD1
50——泵進口口徑
WFB——無密封自控自吸泵
AD1——性能分類
水泵的法蘭采用中華人民共和國國家標準制造。標準代號GB9115.2-88；GB9115.3-88。非金屬材質水泵的法蘭壓力0.6MPa；金屬材質水泵的法蘭壓力1.0MPa。本公司水泵出廠時，進出液口配一只反法蘭。

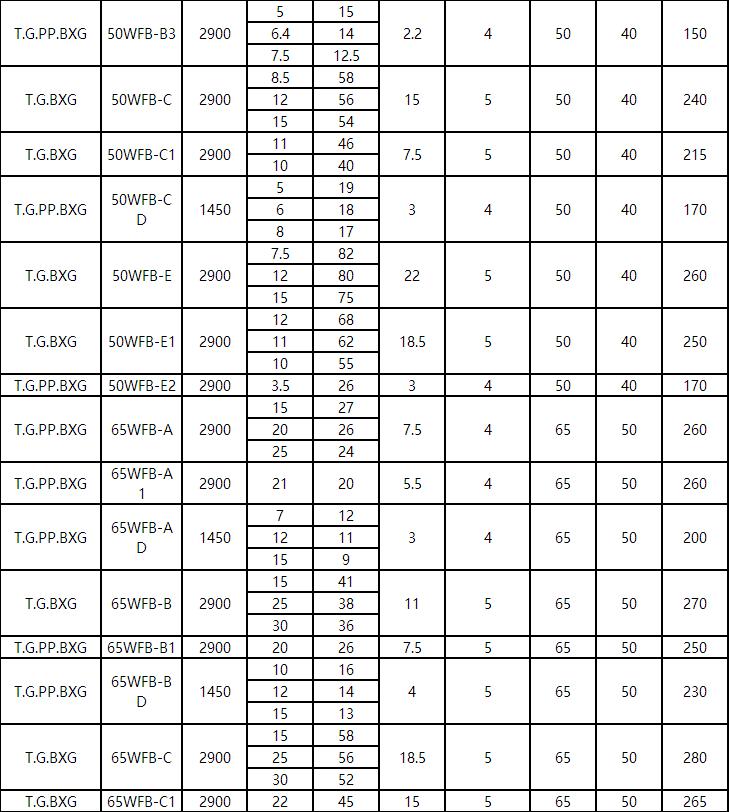

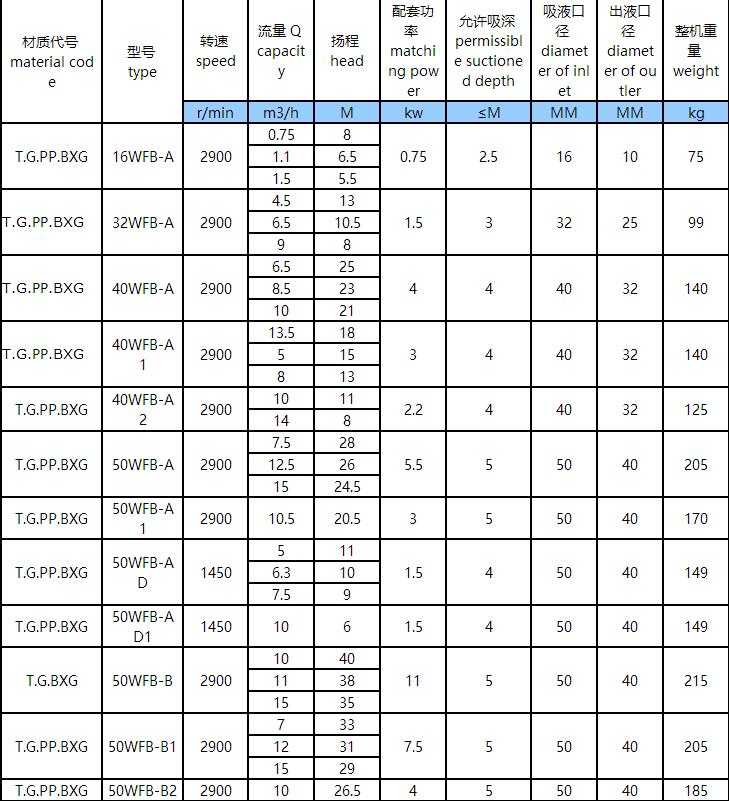

五、WFB自吸泵性能參數表
