一、HW型混流泵概述：
HW型混流泵的流量和揚程介于離心泵和軸流泵之間。體形小、重量輕、效率高、且***區寬，結構簡單、使用方便、維修容易。輸送介質為清水或類似于清水，適用于農田排灌和工業上給排水。
HW型混流泵用途：HW型泵為臥式單吸蝸殼式混流泵。適用于輸送清水或物理及化學性質類似于水的其它液體。廣泛用于農田排灌、工業和城市給排水等多種場合。
HW型混流泵國內水泵行業聯合設計的更新?lián)Q代產品，是我國機械工業推廣使用的節能產品。
二、HW型混流泵性能：
性能范圍：流量180-3665m3/h,
揚程3.0-20.7m
配套功率3-250kw
三、HW型混流泵說明：
1. 特點結構簡單、使用可靠、裝修方便，而且效率高、體形小、重量輕
2. 傳動方式直接傳動和變速傳動。常用動力機是電動機和柴油機。訂貨時應明確動力機的型號（功率、轉速），以便確定聯軸器和皮帶輪的規格。
3. 水泵轉向向水泵進水口看，葉輪一般為逆時針旋轉（650HW-5、-7、-10泵為順時針旋轉）
HW型混流泵型號說明：
例300HW-7S
300-泵進、出口直徑
HW-蝸殼式混流泵
7-泵設計點揚程
S-J結構形式（前后門開結構）
6. 采用標準HW-S型泵采用GB/T13008 JB/T6667標準設計、驗收、制造。

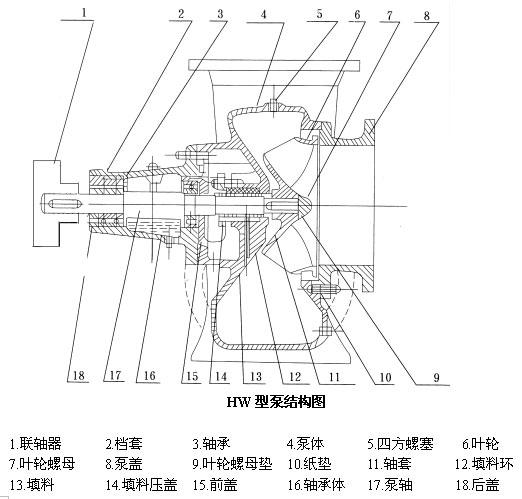

四、HW混流泵結構示意圖
五、HW型混流泵結構和使用：
HW、HB型泵主要由泵蓋、葉輪、泵體、泵軸、軸套及軸承體(口徑≤350MM)或軸承架(口徑≥400mm)等主要零件構成
泵蓋分別與泵體和進水管相接。泵蓋平面與葉輪平面之間應有適當間隙。間隙過小，會產生磨擦；間隙過大，會導致泵體內的壓力水大量回流，使泵的效率降低。實際使用的適宜間隙為0.3～0.7mm(將泵軸推向泵的進口端)，間隙可用增減紙墊厚度來調整。
軸封裝置由填料、填料壓蓋、填料環和泵體上的填料函組成(150HW和200HW型泵無填料環)其作用是防止空氣吸入泵內和防止水從泵內過多地沿軸流出。
軸套用以保護泵軸。磨損后可及時更換。
泵軸用單列向心球軸承支承。軸承可用潤滑油潤滑－油量應控制在油標桿的標線間：可用潤滑脂潤滑－可在裝配水泵時加入。使用中通過拆裝前蓋和后蓋來補充。
體上端的螺孔，用于加灌引水或聯接真空泵抽氣引水。
為擴大泵的使用范圍，滿足用戶不同要求，可切割葉輪外徑或換用不同性能的葉輪，(加字母“A”等表示)
HW、HB型泵的附件有彎管，底閥和皮帶輪或聯軸器等
六、HW混流泵性能參數
| 序號 | 型號 | 流量 （m3/h） | 揚程 | 轉速（Rpm） | 效率（%） | 軸功率 | 配套功率 | 氣蝕余量 |
|---|---|---|---|---|---|---|---|---|
| 1 | 100HW-7 | 70 | 7.5 | 2950 | 78 | 1.87 | 2.2 | 4 |
| 2 | 150HW-7 | 144 | 6.9 | 1450 | 85 | 3.26 | 4 | 4.5 |
| 3 | 200HW-6 | 288 | 6.7 | 1450 | 86 | 6.26 | 7.5 | 4 |
| 4 | 200HW-11 | 270 | 11 | 1450 | 85 | 9.63 | 11 | 4 |
| 5 | 250HW-7 | 450 | 7 | 980 | 83 | 1034 | 15 | 5.5 |
| 6 | 300HW-8 | 792 | 8 | 980 | 84 | 20.5 | 22 | 4 |
| 7 | 350HW-8 | 1000 | 8 | 980 | 85.5 | 25.5 | 30 | 5 |
| 8 | 350HW-12 | 1000 | 12 | 980 | 85 | 37.6 | 55 | 5.5 |
| 9 | 400HW-8 | 1200 | 8 | 730 | 85 | 31.17 | 37 | 5.5 |
| 10 | 400HW-14 | 1200 | 12 | 1450 | 84.2 | 61.3 | 75 | 6 |
| 11 | 500HW-6 | 1980 | 6.2 | 580 | 87 | 38.4 | 55 | 6 |
| 12 | 500HW-10 | 2492 | 9.8 | 730 | 87 | 76.4 | 90 | 5.5 |
| 13 | 650HW-5 | 4032 | 7 | 590 | 85 | 97.5 | 110 | 6 |
| 14 | 650HW-7 | 3663 | 7.6 | 485 | 88 | 86.1 | 110 | 5.5 |
| 15 | 650HW-10 | 4000 | 14 | 590 | 88 | 173 | 185 | 6 |
| 16 | 800HW-10 | 5980 | 12.2 | 490 | 88 | 225 | 250 | 5.5 |
| 17 | 800HW-16 | 7200 | 17.7 | 590 | 88 | 394.6 | 450 | 5.5 |
