一、概述
MC泵是臥式多級離心泵，為徑向剖分、節段式結構。主要適用于輸送清潔或稍有污染的液體；低溫或高溫液體。一般應用于供水裝置、熱電廠、管線加壓及制冷工程等場合。當輸送介質的壓力較高時，應考慮介質的工作溫度和泵所用的材料。 流量 ~ 1000 m3 /h 揚程 ~ 1600 m 溫度 -80~+180 0C 壓力 ~150 bar
二、用途
主要用于：
供水裝置、 熱電廠、 管線加壓、 制冷工程、 煉油廠、 石油化學工業等
三、性能范圍

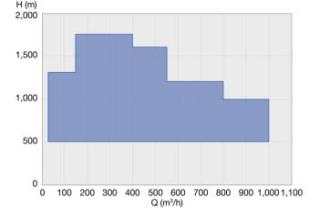

性能范圍 50 Hz

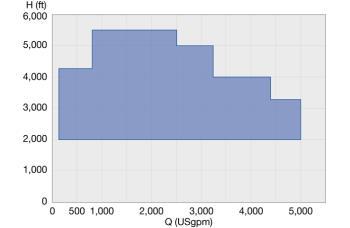

性能范圍 60 Hz
四、設計特點
MC型多級離心泵每一規格的零部件設計成通用的標準尺寸，這樣可減少庫存?zhèn)浼臄?shù)量。
中段殼體：中段間用O形密封圈密封并在中段的外部用螺栓將它們聯接在一起。
入口段和出口段：入口段和出口段通常采用腳支撐。
當輸送液體溫度t＞150℃時，MC80以上規格的泵為中心支撐。
當t＞110℃時，MC150以上規格的泵為中心支撐。
進、出口管的位置：通常情況下出口管的方位是向上的，進口管的方位是向又的（從驅動端方向看）。
進出口管的位置可任意變換并允許在客體上設置其它用途的出液管。
水力模型與軸向力平衡：每一種規格有二套不同的葉輪/導葉（水力模型）。因而***率區大?？筛鼡Q的口環在葉輪與殼體間起著密封作用，每一級葉輪產生的軸向力由水力平衡裝置平衡。如采用平衡鼓裝置平衡軸向力，殘余軸向力由軸承承受。
六、特征及優點
1、殼體支撐
? 在大規格和高溫條件下，可以采用中心支撐。
2. 管口
? 大的入口口徑可以優化進口的流動狀態
? 通過降低流道中的流速達到降低噪音等級
? 允許更高的力和力矩
3. 葉輪
? 模塊化水力，使泵在更大運行區域內都具有更高的效率
? 首級更低的必需汽蝕余量（NPSHR）， 有些規格的泵可以選擇首級雙吸葉輪。
4. 軸
? 剛性軸設計使臨界轉速高于運行轉速，軸撓度極小，
? 磨損區域受到保護
5. 口環
? 在使用期內維持***率
? 低維護成本，高可靠性和短停機時間
6. ? 軸向推力平衡系統和軸承
? 平衡鼓加軸向推力軸承的設計，使泵即使在極端運行工況下，仍能維持長使用壽命，
? 在頻繁啟停運行時，可以選用平衡盤加推力保護裝置，
? 滑動徑向軸承為可選設計
7. O型圈
? 殼體由受***的O型圈密封，因此，殼體密封不受溫度迅速變化和高壓的影響。
8. 密封箱體
? 冷卻充分
? 易于安裝的水冷腔結構
軸承與潤滑：泵采用稀油潤滑。
軸封：填料密封或機械密封。
材質：目前江蘇隆昇泵閥的耐腐蝕材料，完全能滿足上述各種介質的要求。訂貨時，請用戶提供所要輸送介質的詳細情況。
七、MC型多級泵檢修
1． 檢修前準備：
1） 故障判斷與分析，
2） 查看相關技術資料，
3） 備件準備（O型圈，軸承，機封，口環等）
4） 檢修方案制定與審批，技術交底。
2． 檢修：
㈠ 拆卸：
1） 工藝隔離，排凈后交付檢修，辦理相應的停電作業票和檢修工作票，
2） 檢修所需工具準備，
3） 做好標記，拆下聯軸器及附屬管線
4） 做好軸向及對中記錄，拆驅動端與非驅動端軸承箱、軸承、機封，記好調整墊片位置，并對驅動端、非驅動端機封葉輪軸套好標記。拆下平衡鼓及平衡套，
5） 拆穿杠螺栓、地腳螺栓逐級拆蝸殼、導葉、葉輪做好標記并擺放整齊，
6） 清洗打磨葉輪及導葉口環、平衡鼓、平衡套、泵軸，
7） 在軸承部位支起軸（用V型鐵），用百分表檢測跳動度≤0.025mm,
8） 測量口環、平衡鼓間隙是否符合要求（參照操作手冊）
㈡ 回裝：
1） 逐級葉輪、導葉、蝸殼對稱緊固穿杠螺栓，裝平衡鼓，盤車是否有卡澀，用百分表測軸向總竄量，
2） 裝機封軸套、調整墊片、折流盤、非驅動端軸承箱，把軸推止非驅動側直到推不動為止，用深度尺測量軸承架底部到軸保持套尺寸A值（參照操作手冊），
3） 裝非驅動端和驅動端機封、軸承箱、軸承，盤車是否有卡澀，恢復附屬管線，
4） 對中，軸承箱加油，
5） 清理檢修現場，開閥試漏，
3． 試車：
1) 先點試，確認轉向，有無異常，
2) 運轉前40分鐘，有專人監護并做好軸承溫度，振動記錄。
例如：51P005：型號：MB80-230/6 流量：Q=113.4m3/h 壓差:△P=3.134MPa
口環間隙 | MB50/80 | 材質 |
（新件）直徑***小間隙 | 0.3 | 鑄鐵 |
0.45 | 不銹鋼 | |
（磨損件）直徑***大間隙 | 0.6 | 鑄鐵 |
0.9 | 不銹鋼 |
平衡鼓及平衡套***大間隙:MB80: 0.4 mm 鑄鐵
0.5 mm 不銹鋼
軸承架底部到軸保持套尺寸A＝3.5 mm
八、MC高壓多級泵的應用
1. 固態有機燃料燃燒電站鍋爐給水泵
用于生物質燃燒發電工廠應用的鍋爐給水泵一般為小型/中型節段式泵。 如有需要，也可采用水平剖分多相泵。 泵尺寸和設計壓力主要取決于電廠的類型和輸出。
2. 固態城市或工業廢物燃料燃燒電站鍋爐給水泵
用于生物質燃燒發電工廠應用的鍋爐給水泵一般為小型/中型節段式泵。 如有需要，也可采用水平剖分多相泵。 泵尺寸和設計壓力主要取決于發電廠的類型和輸出。
3. 燃?xì)怆娬窘o水泵
給水泵用于將給水從除氧器通過 HP 加熱器泵送到鍋爐。 FWP 的重要特征是其差別迥異的揚程。 在各種規模的燃?xì)饴?lián)合循環發電廠中，F(xiàn)WP 會采用臥式節段式泵；偶爾也會采用筒袋泵或水平剖分泵。
4. 適用于二元循環地?zé)岚l(fā)電廠有機朗肯或卡林那循環的鹽水回注泵
鹽水回注泵用于將低焓廢棄鹽水回注到地?zé)崽镆愿驴捎觅Y源。
5. 適用于干燥巖石增強型地?zé)嵯到y(tǒng) (EGS) 的鹽水回注泵
鹽水回注泵用于將低焓廢棄鹽水回注到地?zé)崽镆愿驴捎觅Y源。
6. 適用于閃蒸/二元循環地?zé)岚l(fā)電廠的鹽水回注泵
鹽水回注泵用于將低焓廢棄鹽水回注到地?zé)崽镆愿驴捎觅Y源。
7. 適用于閃蒸蒸汽地?zé)岚l(fā)電廠的鹽水回注泵
鹽水回注泵用于將低焓廢棄鹽水回注到地?zé)崽镆愿驴捎觅Y源。
8. 液態或氣態有機燃料燃燒電站鍋爐給水泵
用于生物質發電廠應用的鍋爐給水泵一般為小型/中型節段式泵。 如有需要，也可采用水平剖分多相泵。 泵尺寸和設計壓力主要取決于電廠的類型和輸出。
9. 用于不帶蓄熱器的槽式太陽能電站的給水泵
給水泵用于將給水從除氧器通過 HP 加熱器泵送到太陽能蒸汽發生器。 給水泵的主要特征是具有差別迥異的揚程。 給水泵通常為臥式節段式泵，但根據客戶要求，也可采用筒形泵或水平剖分泵。
10. 用于帶有熔鹽和蓄熱器的定日鏡***塔的給水泵
給水泵用于將給水從除氧器通過 HP 加熱器泵送到太陽能蒸汽發生器。 給水泵的主要特征是具有差別迥異的揚程。 給水泵通常為臥式節段式泵，但根據客戶要求，也可采用筒形泵或水平剖分泵。
11. 用于帶有熔鹽蓄熱器的槽式太陽能電站的給水泵
給水泵用于將給水從除氧器通過 HP 加熱器泵送到太陽能蒸汽發生器。 給水泵的主要特征是具有差別迥異的揚程。 給水泵通常為臥式節段式泵，但根據客戶要求，也可采用筒形泵或水平剖分泵。
12. 用于帶有直接蒸汽發生器 (DSG) 的定日鏡***塔的給水泵
給水泵用于將給水從除氧器通過 HP 加熱器泵送到太陽能蒸汽發生器。 給水泵的主要特征是具有差別迥異的揚程。 給水泵通常為臥式節段式泵，但根據客戶要求，也可采用筒形泵或水平剖分泵。
13. 用于混合集成太陽能聯合循環 (ISCC) 電廠的給水泵
給水泵 (FWP) 用于將給水從除氧器通過 HP 加熱器泵送到太陽能蒸汽發生器。 給水泵的主要特征是具有差別迥異的揚程。 給水泵通常為臥式節段式泵，但根據客戶要求，也可采用筒形泵或水平剖分泵。
14. 用于線性菲涅耳太陽能電站的給水泵
給水泵 (FWP) 用于將給水從除氧器通過 HP 加熱器泵送到太陽能蒸汽發生器。 給水泵的主要特征是具有差別迥異的揚程。 給水泵通常為臥式節段式泵，但根據客戶要求，也可采用筒形泵或水平剖分泵。
